CMOS Logic Family
1. TUJUAN
- mengetahui apa itu CMOS Logic Family
- mengetahui prinsip kerja dan pengaplikasian CMOS logic Family
2. Alat dan Bahan

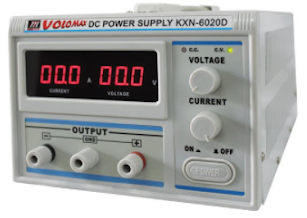

1. Power supply
2. Ground
Bahan:
1. Mosfet
2. Logic state
3. Dasar Teori
CMOS INVERTER
Berikut adalah gambar rangkaian dalam dari CMOS inverter.
NAND GATE
Gambar dibawah menunjukkan implementasi rangkaian dasar dari NAND dua masukan. Seperti yang ditunjukkan pada gambar, dua MOSFET saluran-P (Q1 dan Q2) dihubungkan secara paralel antara VDD dan terminal keluaran, dan dua MOSFET saluran-N (Q3 dan Q4) dihubungkan secara seri antara terminal ground dan output)
berikut gambar rangkaian pada proteus
NOR GATE
Gambar dibawah menunjukkan implementasi rangkaian dasar dari NOR dua masukan. Seperti yang ditunjukkan pada gambar, dua MOSFET saluran-P (Q1 dan Q2) dihubungkan secara seri antara VDD dan terminal keluaran, dan dua MOSFET saluran-N (Q3 dan Q4) dihubungkan secara paralel antara terminal ground dan output.
AND GATE
Gerbang AND tidak lain adalah gerbang NAND yang diikuti oleh inverter. Gambar 5.39 menunjukkan skema internal dari dua input AND di CMOS. Gerbang AND yang disangga dibuat dengan menggunakan skema gerbang NOR dengan inverter di kedua input dan outputnya memberi makan dua inverter yang terhubung seri.
CMOS Subfamilies
- 4000-series (4000B and 4000UB CMOS)
- 74C Series
- 74HC/HCT Series
- 74AC/ACT Series
4. PROSEDUR PERCOBAAN
- Buka aplikasi proteus
- pilih komponen yang dibutuhkan untuk Rangkaian seperti pada Gambar di bagian rangkaian simulasi
- Rangkailah komponen dan Sesuaikan spesifikasi komponen seperti gambar rangkaian dibawah
- Jalankan simulasi rangkaian
5. RANGKAIAN SIMULASI
Gambar rangkaian
7. DOWNLOAD FILE
